Elektronik - AKAI Remote
AKAI Remote - Eine Infrarot Fernbedienung für AKAI Cassetten-Recorder
Als Benutzerschnittstelle gibt es eine LED und eine oder mehrere Tasten. Folgende Steuerfunktionen sind seitens DIN-Buchse vorgegeben :
- PLAY
- STOP
- FORWARD
- REVERSE
- RECORD
- AUTO MUTE
Es sind also 6 Funktionen, zu denen eine Taste angelernt werden müsste.
Ich habe mir folgende Bedienung überlegt :
1. auf dem AKAI-Remote mit einer Taste die jeweilige Funktion anwählen, d.h. so oft drücken bis der gewünschte Ausgang angewählt ist, quittiert durch 1 bis 6x LED-Blinken angezeigt
2. gewünschte Taste auf der Fernbedienung betätigen
3. der gesendete Code wird nun für den aktuellen Ausgang übernommen
Hier der Schaltplan :
Stand 03.2026 sieht die Platine so aus :

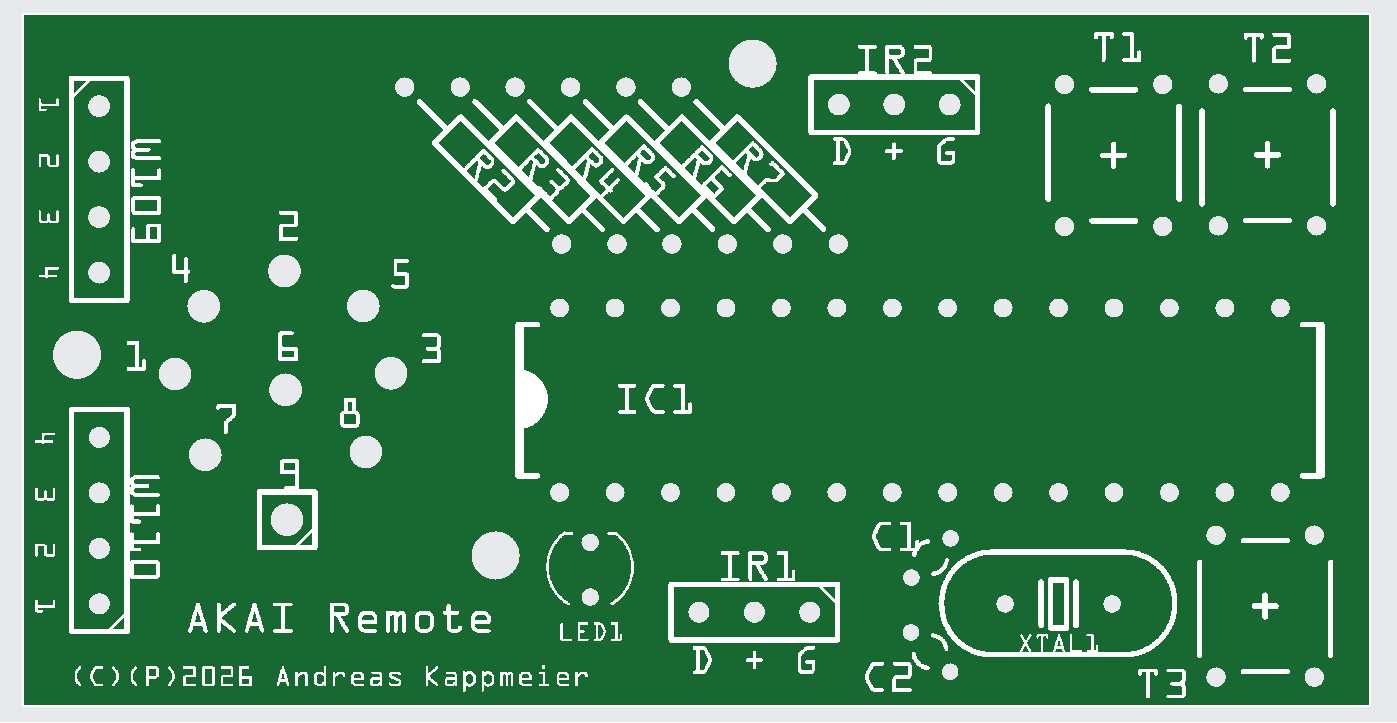

AKAI-Remote Bestückungsseite

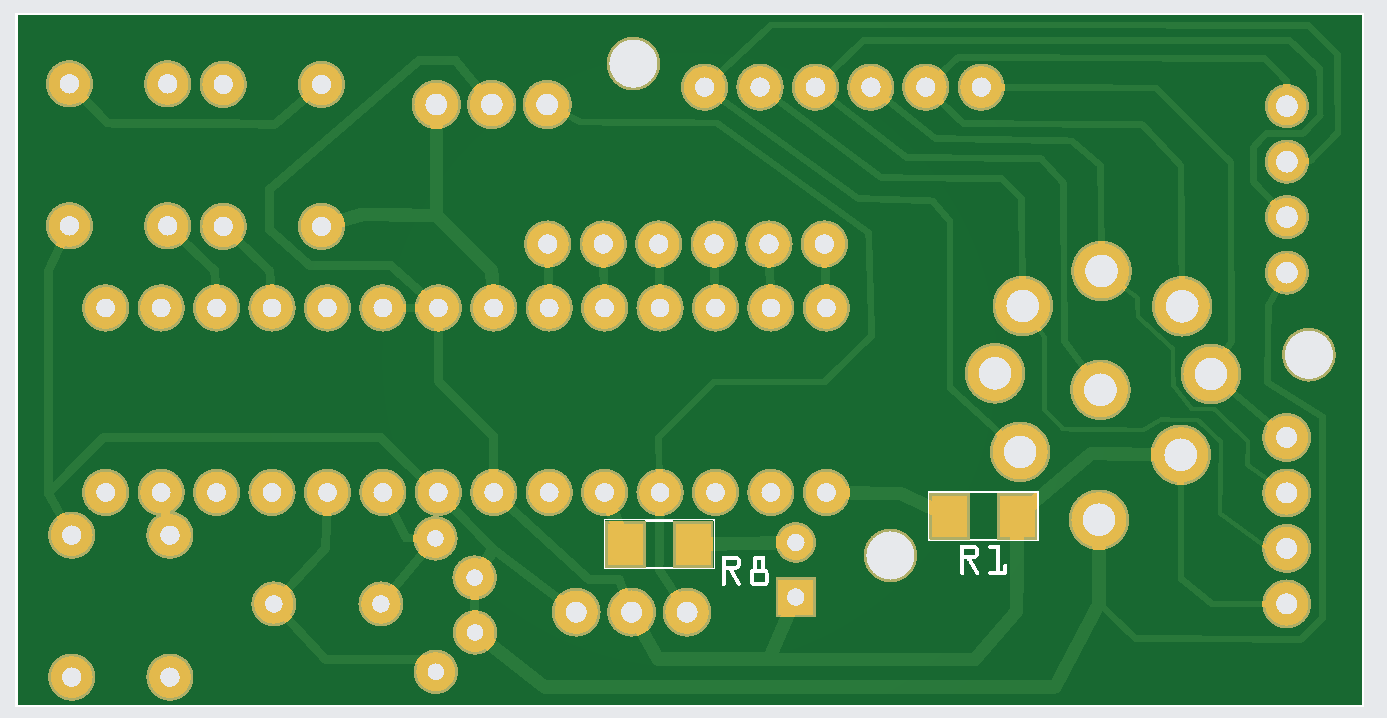

AKAI-Remote Lötseite
Die Stückliste :
Eine Einkaufsliste von Reichelt-Elektronik aus Sande folgt später.
Stand 04.2026 liegt der Preis bei knapp unter 20,- ¤
EDIT 24.04.2026
Ich habe eine Satz Platinen in Auftrag gegeben. Erste Erfahrungen ob bzw. wie das Ganze funktioniert wären nun möglich, mir fehlt momentan nur jeglicher Antrieb tätig zu werden.
EDIT 08.2026
Ich hatte mich endlich an die Software heran gewagt. Eigentlich hatte ich vor die schon vorhandene Verstärkersteuerung des Dealers anzupassen. Da ich mittlerweile guten, freundlichen Kontakt zu claude.ai habe, überlegte ich mir diese Arbeit abgzugeben ;-)
Ich habe claude gebeten ein Programm für den ATmega 328P zu schreiben, welches das IR Signal Interrupt gesteuert ausliest, 6 Ausgänge kurz ansteuert, eine Taste abfragt, eine LED steuert und gelernte IR Signale im EEPROM ablegt.
Es brauchte dann noch etwas Feinarbeit und einiges an Probeaufbauten. Am Ende funktioniert es nun.
Durch einen Tastendruck gelangt man in den Programiermodus. Die Taste muss nun so oft gedrückt werden bis der gewünschte Ausgang angewählt ist, quittiert durch entsprechendes blinken der LED.. Nun wird eine Taste auf der IR Fernbedienung betätigt. Durch blinken wird die Übernahme des Codes angezeigt. Werden keine gültigen oder gar keine Codes empfangen, erfolgt nach 10 Sekunden ein Abbruch, signalisiert durch schnelles blinken der LED. Die Bedienung ist noch nicht optimal, aber es geht für's erste. Es muss im Idealfall ja nur einmal durchgeführt werden....
Die Platine für den Echtbetrieb hat keine serielle Schnittstelle. Für die Entwicklungsarbeit bzw. wenn sich der Prozesser in einem Arduino UNO Board steckt, besteht die Möglichkeit über die serielle Schnittstelle mit dem Prozessor zu kommunizieren. Die MCU sendet standardmäßig seinen Status in minimaler Form zurück. Mit dem Kommando "debug=1" wird Rückmeldung umfangreicher. Nun werden empfangene IR Codes und der Menüstatus angezeigt. Die Funktion kann auch beim möglichen Nachbau benutzt werden, um den Prozessor vorzubereiten.
Über das Kommando "mode=NEC" lässt sich die Betriebsart ändern. Als IR Codes sind derzeit die Varianten RC5, RC6 und NEC möglich. Dies dürfte die allermeisten Hersteller abdecken.
Hier die derzeitig Anschlußbelegung:
D2 = Infrarotsensor
D3 = Status LED
D7 = Lerntaste
A0 = Ausgang 1
A1 = Ausgang 2
A2 = Ausgang 3
A3 = Ausgang 4
A4 = Ausgang 5
A5 = Ausgang 6
Zunächst habe ich das Ganze auf einem Multiswitch 8+4 getestet und Kleinigkeiten glatt gebügelt. Dazu musste ich die Belegung der Ausgänge anpassen, ansonsten passt der Rest.
Als alles soweit lief habe ich Belegung zurück gesetzt und die MCU in eine original AKAI-Remote Platine gesetzt. Dann das Ganze an meinen GX-52 angebaut.
Dazu habe ich Lötstifte in die Buchse des Recorders gestreckt, die Platine auf die Stifte gesetzt und festgelötet. Leider ist die Position der Lötkontakte noch nicht optimal, zudem war es etwas fummelig.
Durch die einzelnen Kontakte ist keine direkte Verbindung mit GND möglich, der Kontakt befindet sich weit hinten in der Buchse die runde Blechabschirmung eines DIN Steckers. Daher habe ich aktuell GND als Leitung ins Gerät geführt und angelötet. Alternativ bstünde die Möglichkeit GND im Gerät auf den nicht verwendeten Pin 3 zu legen und diesen dann auf der Platine abzunehemen und mit GND zu verbinden.
Stand 15.08.2026 funktioniert in diese Konstellation die Steuerung des Gerätes, alle 6 Funktionen lassen sich problemlos steuern. Wenn sich alles soweit bewährt hat, wird es die passenden Dokumente hier zum Herunterladen geben.
Fortsetzung folgt...
Zurück - Startseite - Impressum
Elektronik - AKAI Remote
AKAI Remote - Eine Infrarot Fernbedienung für AKAI Cassetten-Recorder
Bandmaschinen und Kassetten Decks aus
dem Hause AKAI haben einen externen Anschluss für eine
Fernbedienung. Meist in Form einer mehrpoligen DIN-Buchse,
ließen sich dort Fernbedienungen mit Kabel und später auch
mit Infrarot nachrüsten.
ln meinem Fundus befindet sich ein AKAI GX-52 Cassetten Deck (Gerätevorstellung auf Youtube), gekauft im April 1988. Auf dessen Rückseite gibt es einen Anschluss für eine Fernbedienung vom Typ RC-32 oder RC-92. Weitere Recorder-Modelle verwenden eine Schnittstelle gleichen Typs.
Hier die Belegung der 8 poligen DIN-Buchse als Auschnitt aus dem Servicemanual :
Die einzelnen Leitingen müssen mit einem Widerstand auf Masse gezogen werden, um die Funktion auszulösen. Als erste einfach Variante baute ich mir eine Fernbedienung in Form eines Tastenfeldes mit einem langen Kabel. So richtig benötigt habe ich die FB nie, nach mehreren Umzügen ist sie dann auch verschütt gegangen. Zwischenzeitlich hätte ich Bedarf gehabt, allerdings für eine Infrarot-Variante.
Die Infrarot Version
Da die Steuerung der beiden Projekte Multi-Switch und Dealer Vorverstärker funktioniert, habe ich ein Modul für das GX-52 entworfen. Das Konzept besteht aus einer kleinen Platine und sieht zwei Einbauvarianten vor.
Einmal eine Variante für die Rückseite, gesteckt, auf der DIN-Buchse. Die Versorgung mit 5V erfolgt über diese Buchse. Dies wäre die nicht invasive Form der Anwendung.
Als zweites besteht die Möglichkeit des Einbaus in das Gerät. Dafür sind auf der Leiterplatte zusätzlich zwei Anschluß-Leisten, für die Verbindung über die original Flachbandkabel.
Der IR-Empfänger wird entweder über eine Leitung nach Vorn geführt oder so montiert das er über die Kante an der Rückseite nach vorne schaut. Als Fernbedienung wäre eventuuell ein original AKAI Sender möglich, wenn das Protokoll vom AKAI-Remote verarbeitet werden kann. Derlei Gerät ist jedoch nur umständlich zu beschaffen bzw. wird zu Mond-Preisen gehandelt. Daher ist eine Lernfunktion wünschenswert, um fremde Fernbedienung zu verwenden, wie schon beim Dealer Vorverstärker.
ln meinem Fundus befindet sich ein AKAI GX-52 Cassetten Deck (Gerätevorstellung auf Youtube), gekauft im April 1988. Auf dessen Rückseite gibt es einen Anschluss für eine Fernbedienung vom Typ RC-32 oder RC-92. Weitere Recorder-Modelle verwenden eine Schnittstelle gleichen Typs.

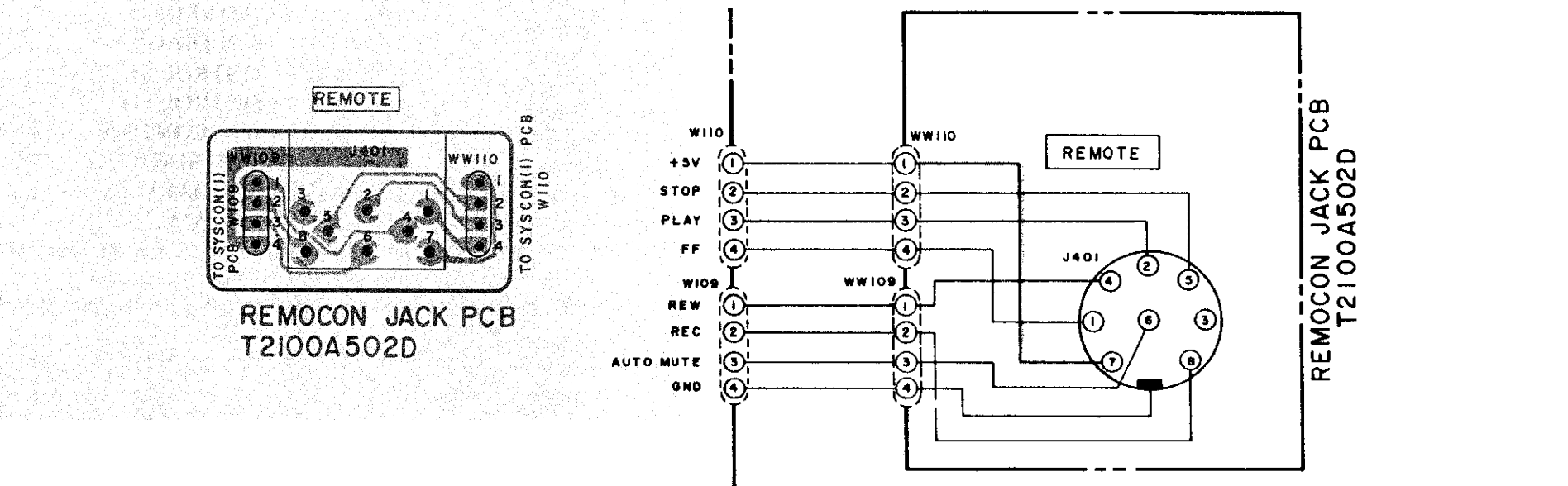

Hier die Belegung der 8 poligen DIN-Buchse als Auschnitt aus dem Servicemanual :
Die einzelnen Leitingen müssen mit einem Widerstand auf Masse gezogen werden, um die Funktion auszulösen. Als erste einfach Variante baute ich mir eine Fernbedienung in Form eines Tastenfeldes mit einem langen Kabel. So richtig benötigt habe ich die FB nie, nach mehreren Umzügen ist sie dann auch verschütt gegangen. Zwischenzeitlich hätte ich Bedarf gehabt, allerdings für eine Infrarot-Variante.
Die Infrarot Version
Da die Steuerung der beiden Projekte Multi-Switch und Dealer Vorverstärker funktioniert, habe ich ein Modul für das GX-52 entworfen. Das Konzept besteht aus einer kleinen Platine und sieht zwei Einbauvarianten vor.
Einmal eine Variante für die Rückseite, gesteckt, auf der DIN-Buchse. Die Versorgung mit 5V erfolgt über diese Buchse. Dies wäre die nicht invasive Form der Anwendung.
Als zweites besteht die Möglichkeit des Einbaus in das Gerät. Dafür sind auf der Leiterplatte zusätzlich zwei Anschluß-Leisten, für die Verbindung über die original Flachbandkabel.
Der IR-Empfänger wird entweder über eine Leitung nach Vorn geführt oder so montiert das er über die Kante an der Rückseite nach vorne schaut. Als Fernbedienung wäre eventuuell ein original AKAI Sender möglich, wenn das Protokoll vom AKAI-Remote verarbeitet werden kann. Derlei Gerät ist jedoch nur umständlich zu beschaffen bzw. wird zu Mond-Preisen gehandelt. Daher ist eine Lernfunktion wünschenswert, um fremde Fernbedienung zu verwenden, wie schon beim Dealer Vorverstärker.
Als Benutzerschnittstelle gibt es eine LED und eine oder mehrere Tasten. Folgende Steuerfunktionen sind seitens DIN-Buchse vorgegeben :
- PLAY
- STOP
- FORWARD
- REVERSE
- RECORD
- AUTO MUTE
Es sind also 6 Funktionen, zu denen eine Taste angelernt werden müsste.
Ich habe mir folgende Bedienung überlegt :
1. auf dem AKAI-Remote mit einer Taste die jeweilige Funktion anwählen, d.h. so oft drücken bis der gewünschte Ausgang angewählt ist, quittiert durch 1 bis 6x LED-Blinken angezeigt
2. gewünschte Taste auf der Fernbedienung betätigen
3. der gesendete Code wird nun für den aktuellen Ausgang übernommen

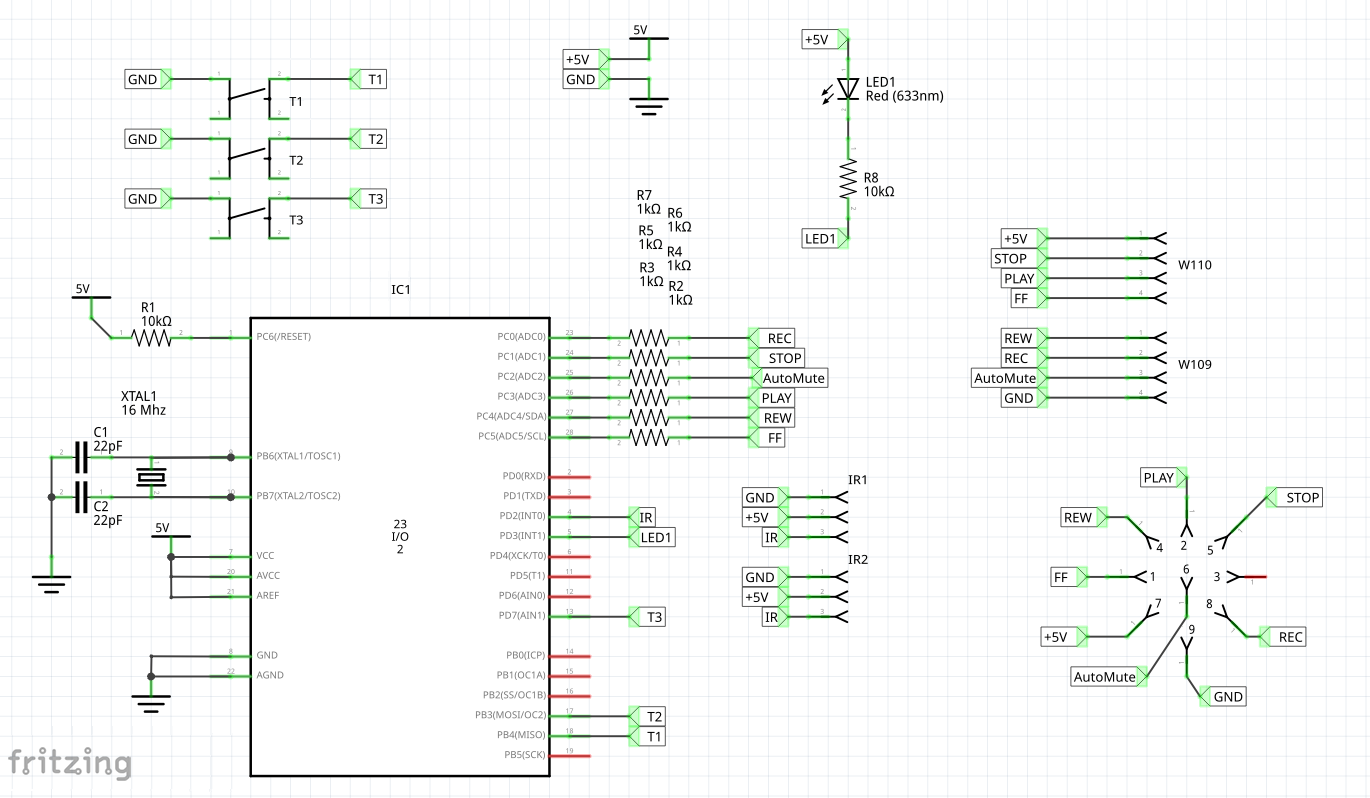

Hier der Schaltplan :
AKAI-Remote Bestückungsseite
AKAI-Remote Lötseite
Die mit W109 und
W110 bezeichneten Anschlüsse und deren Belegung
entsprechen den Anschlussleitungen für den Remote-Port
im Gerät (Quelle: Serviceunterlagen zum GX-52, siehe
Abbildung oben). Damit wäre ein Einbau im Gerät
möglich. Falls die etwas wirre Nummerierung der
DIN-Buchse stört, diese entspricht den
Serviceunterlagen. Befestigungslöcher wurden an freien
Stellen gesetzt.
Die Größe der Platine beträgt 62 x 32 mm, die Bohrungen für die Befestigung haben 3.2 mm.
Die Größe der Platine beträgt 62 x 32 mm, die Bohrungen für die Befestigung haben 3.2 mm.
Die Stückliste :
| IC1 |
ATmega 328P PDIP |
| R1 |
10k SMD o. MELF |
| R2-R8 |
1k THT |
| R9 |
0R SMD o. MELF |
| C1, C2 |
22p SMD o. MELF |
| XTAL1 |
Quarzoszillator 16
Mz THT |
| LED1 |
LED 3mm THT |
| IR1 oder IR2 |
VS1838 |
| W109, W110 |
Stiftleiste, 2.54
mm 4 polig (optional) |
| Kontakt 1-9 |
Lötstift 1 mm |
| T1, T2, T3 |
Folientaster THT |
Eine Einkaufsliste von Reichelt-Elektronik aus Sande folgt später.
Stand 04.2026 liegt der Preis bei knapp unter 20,- ¤
EDIT 24.04.2026
Ich habe eine Satz Platinen in Auftrag gegeben. Erste Erfahrungen ob bzw. wie das Ganze funktioniert wären nun möglich, mir fehlt momentan nur jeglicher Antrieb tätig zu werden.
EDIT 08.2026
Ich hatte mich endlich an die Software heran gewagt. Eigentlich hatte ich vor die schon vorhandene Verstärkersteuerung des Dealers anzupassen. Da ich mittlerweile guten, freundlichen Kontakt zu claude.ai habe, überlegte ich mir diese Arbeit abgzugeben ;-)
Ich habe claude gebeten ein Programm für den ATmega 328P zu schreiben, welches das IR Signal Interrupt gesteuert ausliest, 6 Ausgänge kurz ansteuert, eine Taste abfragt, eine LED steuert und gelernte IR Signale im EEPROM ablegt.
Es brauchte dann noch etwas Feinarbeit und einiges an Probeaufbauten. Am Ende funktioniert es nun.
Durch einen Tastendruck gelangt man in den Programiermodus. Die Taste muss nun so oft gedrückt werden bis der gewünschte Ausgang angewählt ist, quittiert durch entsprechendes blinken der LED.. Nun wird eine Taste auf der IR Fernbedienung betätigt. Durch blinken wird die Übernahme des Codes angezeigt. Werden keine gültigen oder gar keine Codes empfangen, erfolgt nach 10 Sekunden ein Abbruch, signalisiert durch schnelles blinken der LED. Die Bedienung ist noch nicht optimal, aber es geht für's erste. Es muss im Idealfall ja nur einmal durchgeführt werden....
Die Platine für den Echtbetrieb hat keine serielle Schnittstelle. Für die Entwicklungsarbeit bzw. wenn sich der Prozesser in einem Arduino UNO Board steckt, besteht die Möglichkeit über die serielle Schnittstelle mit dem Prozessor zu kommunizieren. Die MCU sendet standardmäßig seinen Status in minimaler Form zurück. Mit dem Kommando "debug=1" wird Rückmeldung umfangreicher. Nun werden empfangene IR Codes und der Menüstatus angezeigt. Die Funktion kann auch beim möglichen Nachbau benutzt werden, um den Prozessor vorzubereiten.
Über das Kommando "mode=NEC" lässt sich die Betriebsart ändern. Als IR Codes sind derzeit die Varianten RC5, RC6 und NEC möglich. Dies dürfte die allermeisten Hersteller abdecken.
Hier die derzeitig Anschlußbelegung:
D2 = Infrarotsensor
D3 = Status LED
D7 = Lerntaste
A0 = Ausgang 1
A1 = Ausgang 2
A2 = Ausgang 3
A3 = Ausgang 4
A4 = Ausgang 5
A5 = Ausgang 6
Zunächst habe ich das Ganze auf einem Multiswitch 8+4 getestet und Kleinigkeiten glatt gebügelt. Dazu musste ich die Belegung der Ausgänge anpassen, ansonsten passt der Rest.

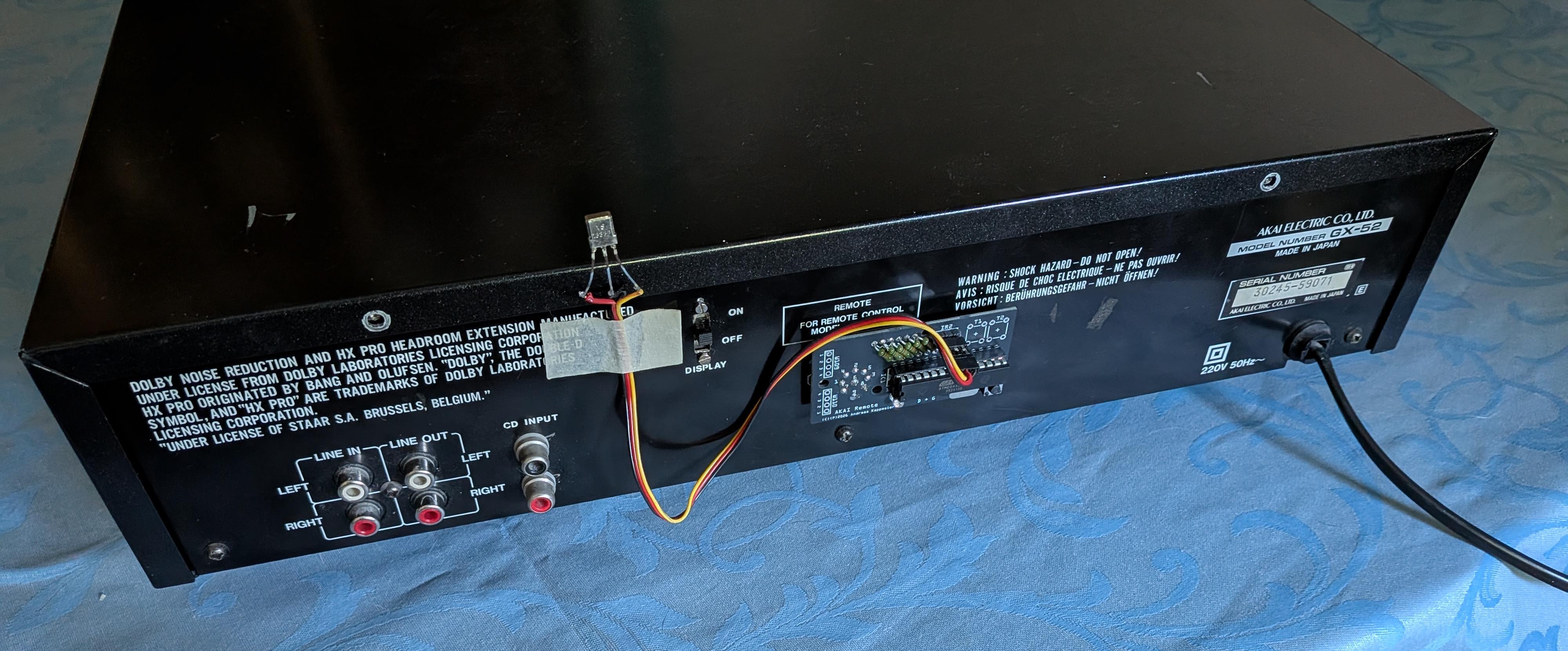

Als alles soweit lief habe ich Belegung zurück gesetzt und die MCU in eine original AKAI-Remote Platine gesetzt. Dann das Ganze an meinen GX-52 angebaut.

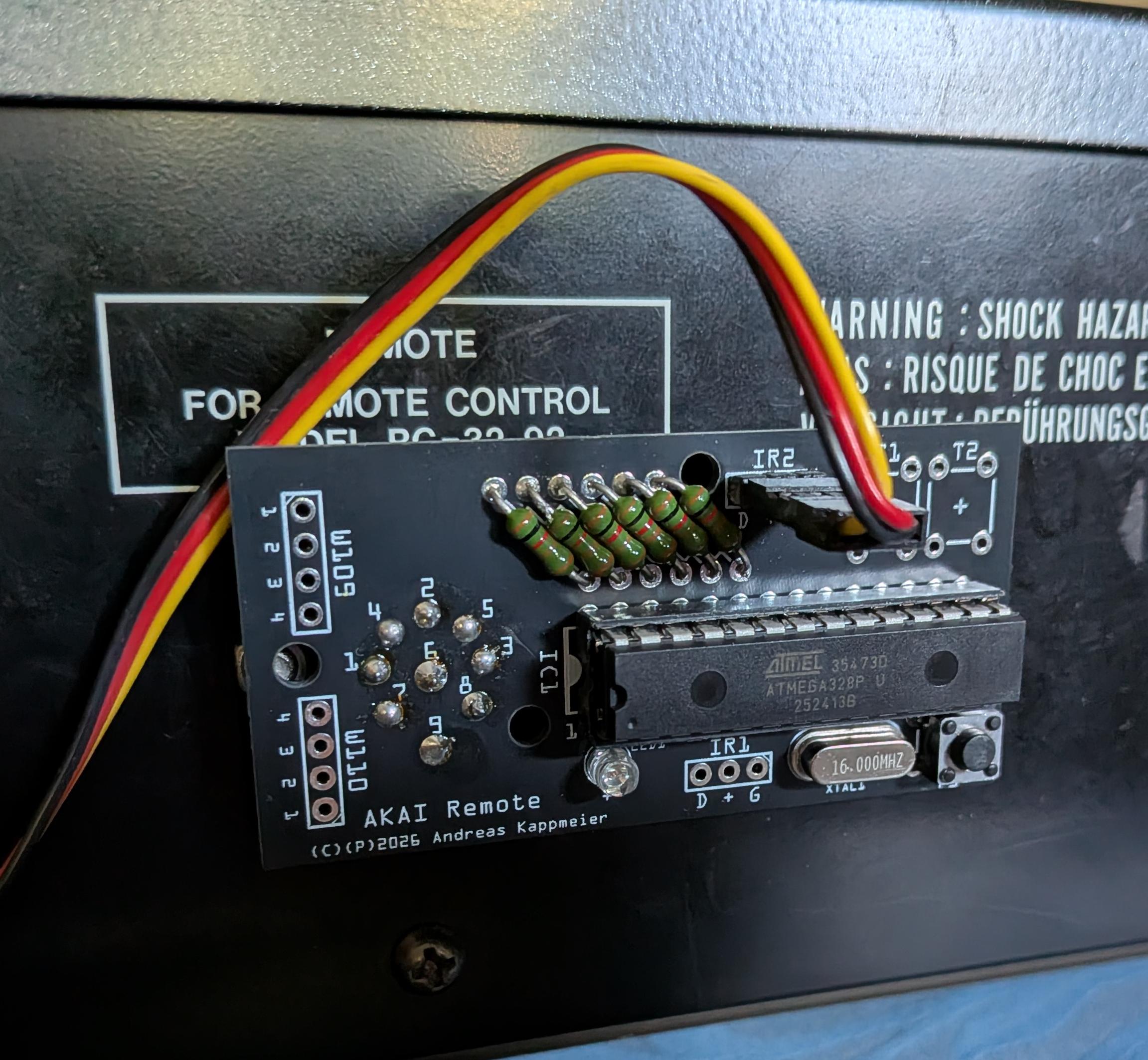

Dazu habe ich Lötstifte in die Buchse des Recorders gestreckt, die Platine auf die Stifte gesetzt und festgelötet. Leider ist die Position der Lötkontakte noch nicht optimal, zudem war es etwas fummelig.
Durch die einzelnen Kontakte ist keine direkte Verbindung mit GND möglich, der Kontakt befindet sich weit hinten in der Buchse die runde Blechabschirmung eines DIN Steckers. Daher habe ich aktuell GND als Leitung ins Gerät geführt und angelötet. Alternativ bstünde die Möglichkeit GND im Gerät auf den nicht verwendeten Pin 3 zu legen und diesen dann auf der Platine abzunehemen und mit GND zu verbinden.
Stand 15.08.2026 funktioniert in diese Konstellation die Steuerung des Gerätes, alle 6 Funktionen lassen sich problemlos steuern. Wenn sich alles soweit bewährt hat, wird es die passenden Dokumente hier zum Herunterladen geben.
Fortsetzung folgt...
